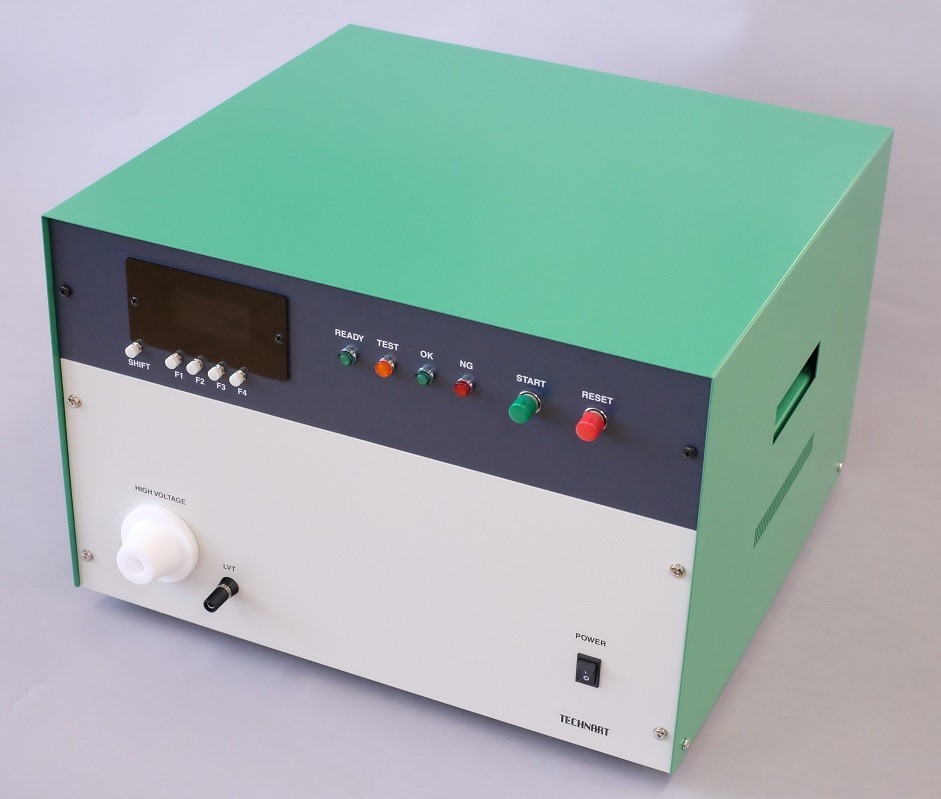

日本太科Technart鋰電池絕緣脈沖測試儀
—用于鋰離子電池隔膜絕緣能力檢測—
概述
IMP系列絕緣脈沖測試儀通過微脈沖加壓方式，可容易檢出傳統耐壓測試儀難以檢出的因隔膜針孔、隔膜裂紋、金屬屑、粉塵等因素造成的鋰離子電池隔膜絕緣能力下降。具有測試時間短、對電池?zé)o損傷、可靠而且準確等特點。
特征
1）通過提供脈沖高壓進行絕緣檢測
2）超短時間的測量和判斷
3）儀器前面板調整測試電壓和測試時間
4）可存儲8組測試參數
5）顯示每次測試結果的數據和圖形
6）測試數據可以通過RS-232/LAN口下載到PC
7）本儀器獨特的微功率 脈沖檢測技術，保證對被測物損傷很小。

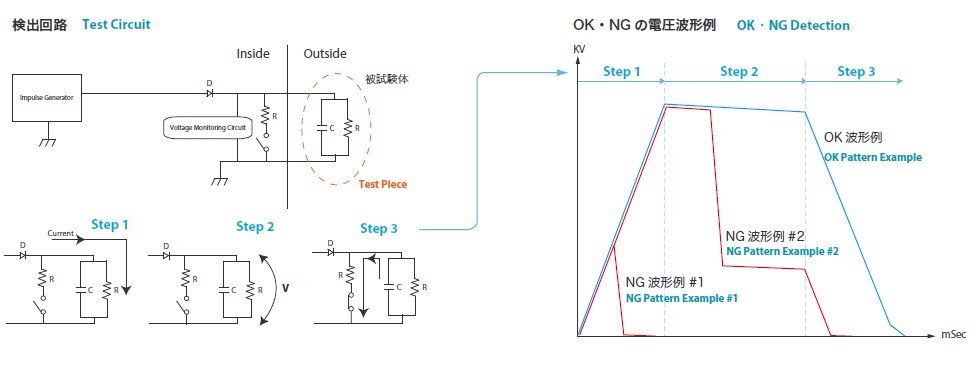

檢測方法
1）加注電解液之前提供脈沖電壓給鋰電池
2）在檢測時間內監控充電及保持階段的電壓變化
3）放電

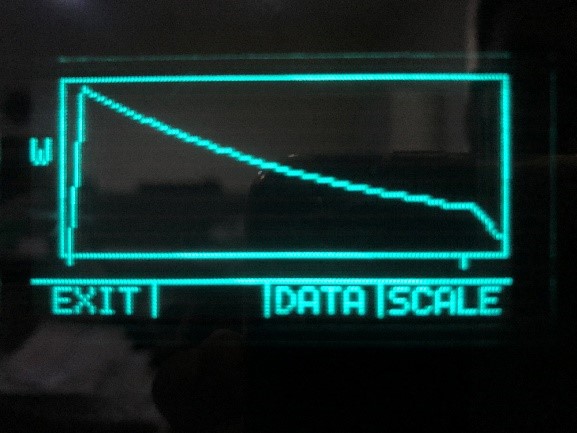

測試波形示例

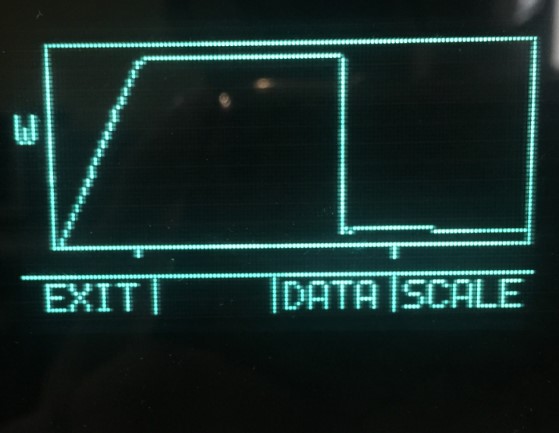

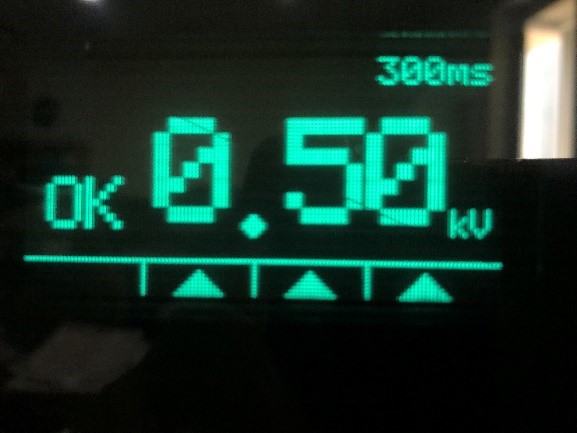

OK結果示例 OK波形示例

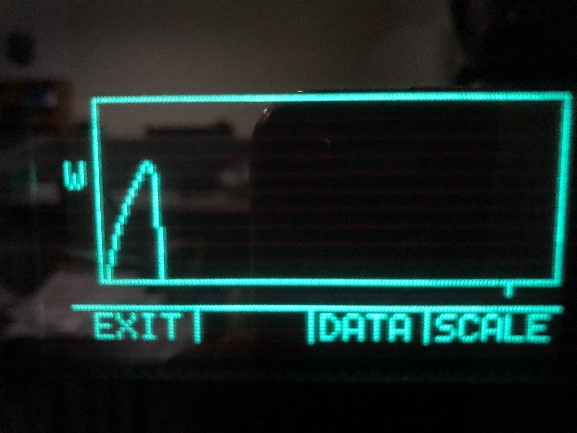

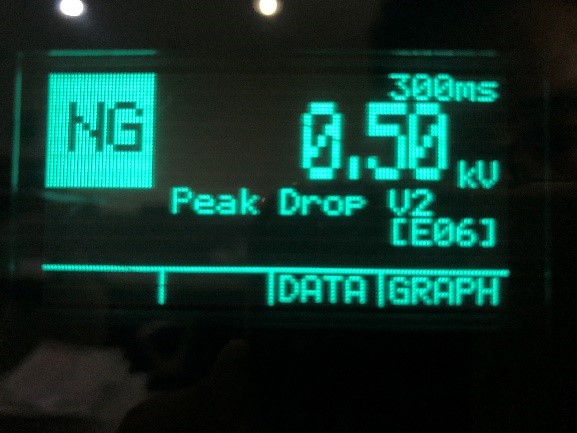

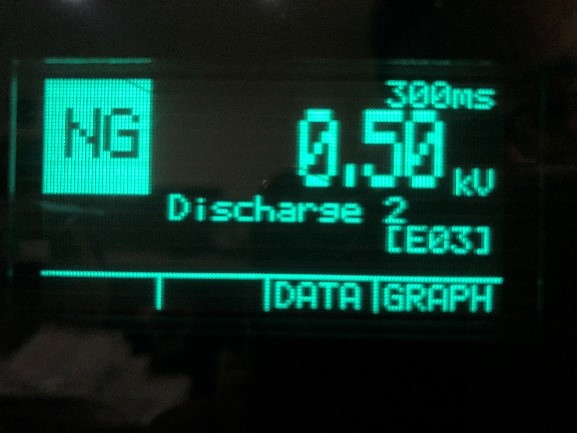

嚴重短路結果示例 嚴重短路波形示例

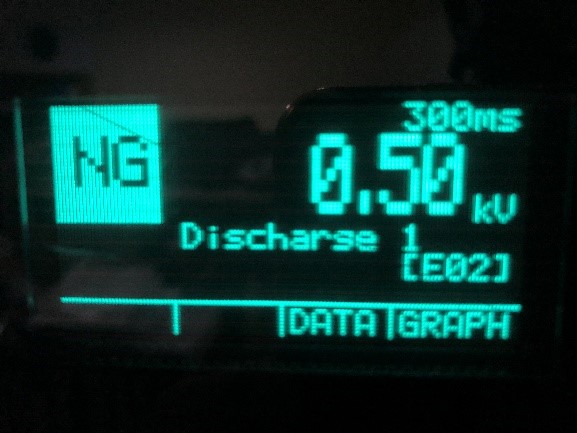

嚴重短路結果示例 嚴重短路波形示例

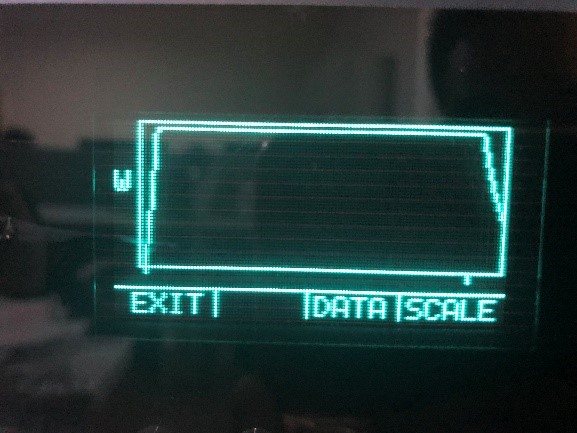

微短路結果示例 微短路波形示例
IMP測試儀型號及規格
1）IMP系列測試儀測試容量可以覆蓋市場上所有型號鋰離子電池。
2）單臺測試儀可完成單個電池的正負極之間、正負極和殼體（鋁塑膜）三次測試。
3）DT-100測試儀專門針對注液之后軟包電池負極和AL塑膜之間PP層破損測試。
| 型號 | IMP-3800E | IMP-4500A |
| 測試電壓 | 0.2kV ~ 2kV（每次可調0.05kV） | 0.2kV ~ 2kV（每次可調0.05kV） |
| 測試時間 | 30ms ~ 300ms（每次可調1ms） | 30ms ~ 300ms（每次可調1ms） |
| 放電時間 | 4500ms(最大時間) | 10,000ms(最大時間) |
| 可測容量 | 80 ~ 1800nF | 1500 ~ 4500nF |
| 型號 | IMP-3090 |
| 測試電壓 | 0.1kV ~ 2kV（每次可調0.0kV） |
| 測試時間 | 20ms ~ 200ms（每次可調1ms） |
| 放電時間 | 500ms(最大時間) |
| 可測容量 | 10 ~ 90nF |
| 通用規格 | |
| 規格 | 摘要 |
| 預置存儲 | 預置存儲#1~ #8組不同的測試參數 |
| OK判斷 | 測試期間，沒有NG顯示/信號 |
| OK顯示 | 1) OK 燈（綠色）點亮 2) OK 信號輸出：集電極開路輸出（O.C） |
| NG判斷 | 通過NG監控參數設定 |
| NG顯示 | 1）NG燈（紅色）點亮 2）NG信號輸出：集電極開路輸出（O.C） |
| OPEN判斷 | 在被測物或探針沒有被連接好的情況下： |
| 測試結果數據輸出 | 通過RS-232C以CSV格式的ASCII字符輸出 |
| 電源指示 | 前面板顯示屏打開 |
| 外部控制 | 開始/復位 外部控制 |
| 輸出信號 | NG/OK/OPEN/READY輸出信號 |
| 額定電源 | AC220±10% 50/60HZ |
| 能耗 | 100VA以下 |
| 保險管 | 玻璃保險管250V T2AL |
| 安裝使用環境 | 只能室內使用 周圍溫度：0~40℃ 周圍濕度：20~80%RH（無結露） 使用高度：海拔2500m以下 儲存溫度：-20~40℃ 過壓能力：最大瞬時電壓 2500V 安裝環境：污染等級2 |
| 尺寸&重量 | 主機：430(W)*280(H)*400(D)mm 外部：435(W)*300(H)*430(D)mm 重量：約18kg |
| 標準配件 | 電源線 ×1 HS-10A 測試探針 ×1 IMP-RS-20 RS-232C屏蔽線(2M) ×1 操作手冊 ×1 “高壓危險”標簽 ×1 |
| 保修期 | 交貨后12個月 |
